一、問題描述及原因分析
1.問題描述
1)選用下垂型灑水噴頭且水平安裝,保護防火玻璃墻,不符合要求;【圖示1】

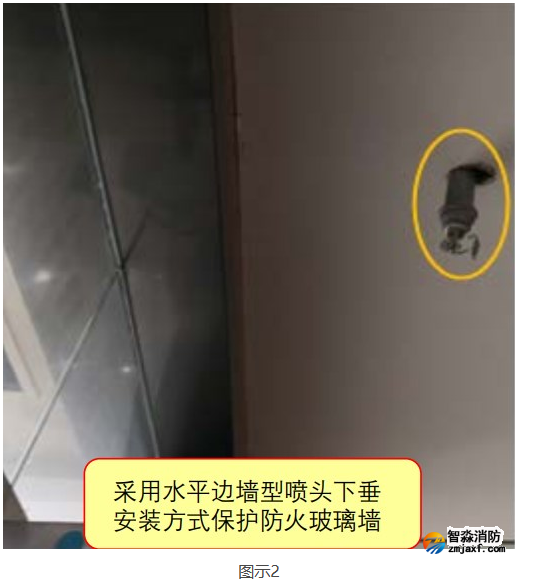

2)選用邊墻型灑水噴頭且下垂安裝,保護防火玻璃墻,不符合要求;【圖示2】

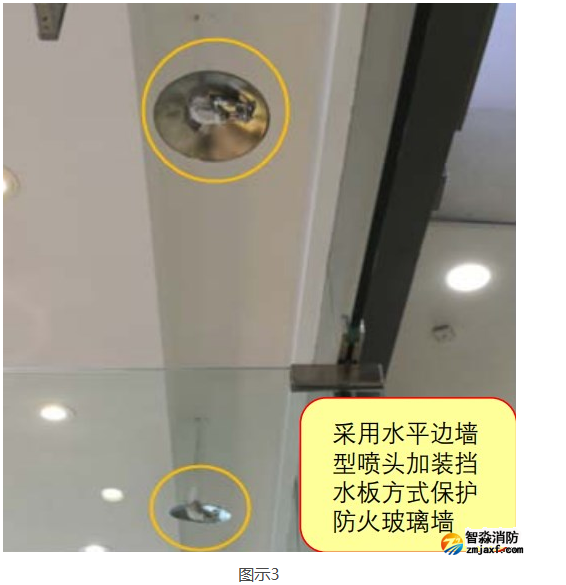

3)保護防火玻璃墻的水平邊墻型灑水噴頭加裝擋水板,不符合要求;【圖示3】

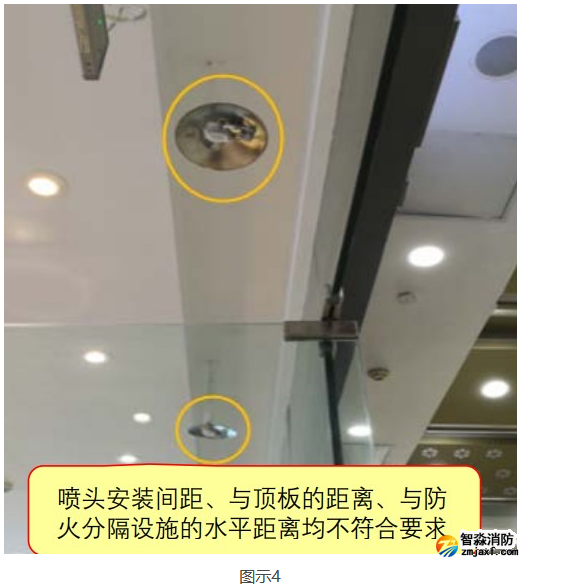

4)防火玻璃墻防護冷卻噴頭安裝間距、與頂板的距離、與防火分隔設施的水平距離不符合要求;【圖示4】
5)自動噴水防護冷卻噴頭配水支管直接與建筑室內噴淋配水管連接,系統未獨立設置。
2.原因分析
1)責任主體對相關的施工規范不熟悉。
2)施工單位未按圖紙和規范要求施工,建設單位和監理單位相關人員履職不到位。
二、規范要求及正確做法
1.規范要求

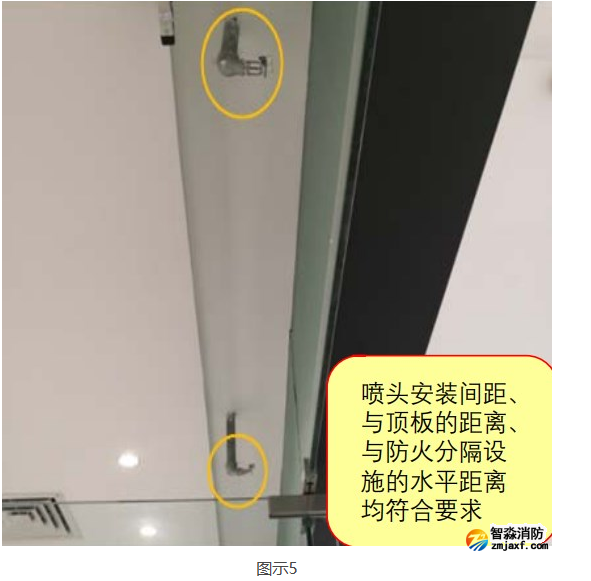

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第5.0.15條、第6.1.6條、第7.1.15條?!緢D示5】
2.正確做法
三、應對措施及防治指南
1.當采用防護冷卻系統保護防火卷簾、防火玻璃墻等防火分隔設施時,系統應獨立設置;其噴頭設置高度不應超過8m;當設置高度為4m~8m時,應采用快速響應灑水噴頭;
2.噴頭設置應確保噴灑到被保護對象后布水均勻,噴頭間距應為1.8m~2.4m;噴頭濺水盤與防火分隔設施的水平距離不應大于0.3m,與頂板的距離應符合規范規定;
3.自動噴水防護冷卻系統可采用邊墻型灑水噴頭。
