一、問題描述及原因分析

1．問題描述

1）噴頭布置未考慮梁等障礙物的影響，導致布水不均勻或存在盲區；【圖示1】

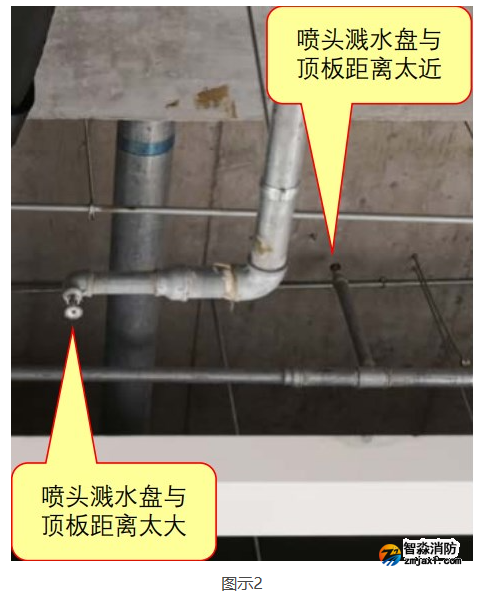

2）噴頭濺水盤與梁、頂板的垂直距離不符合要求；【圖示2】

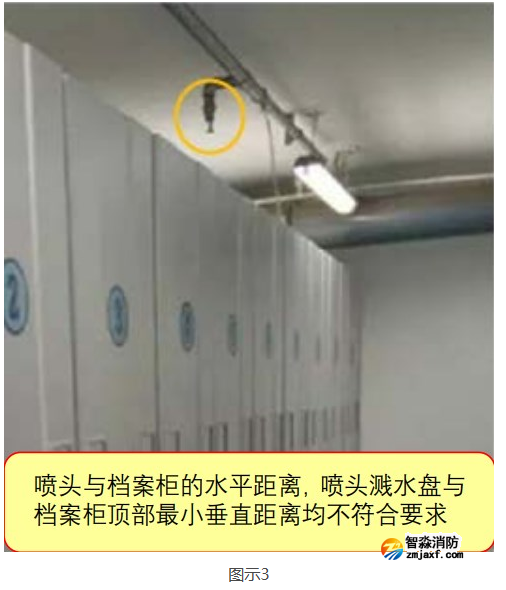

3）噴頭與被保護對象的水平距離或噴頭濺水盤與保護對象最小垂直距離不符合要求?！緢D示3】

2．原因分析

1）設計圖紙上沒有表示清楚；

2）施工人員未按設計圖紙和規范要求進行施工。

二、規范要求及正確做法

1．規范要求

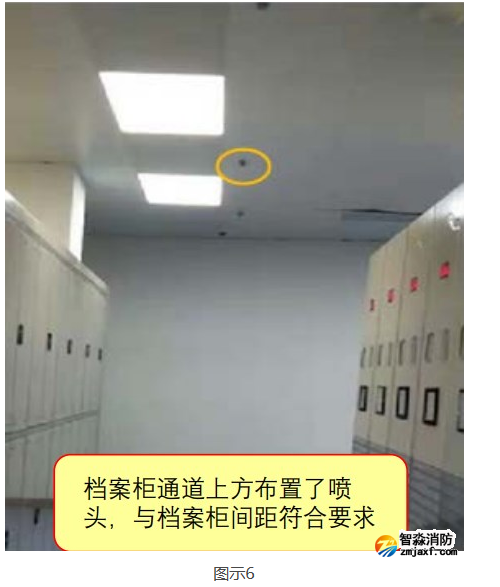

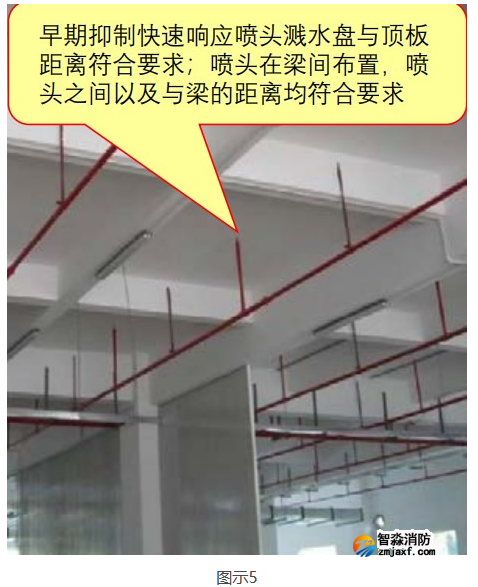

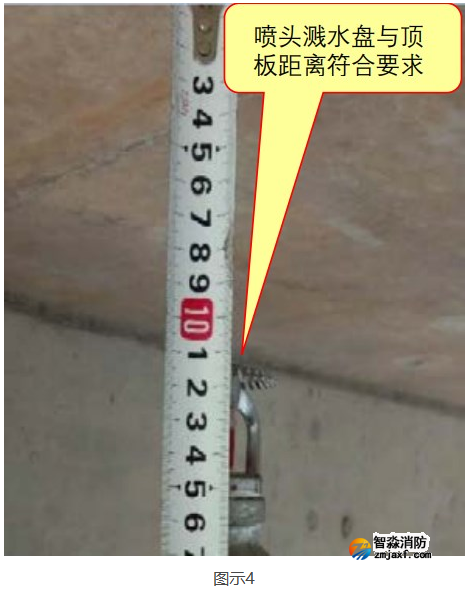

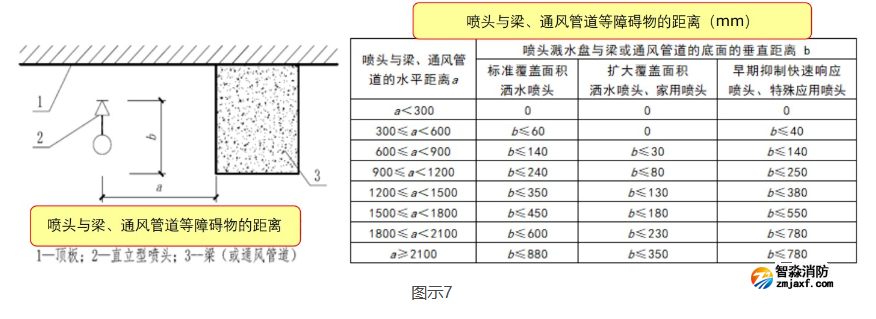

☆《自動噴水滅火系統設計規范》(GB 50084-2017)第7.1.6條、第7.1.7條、第7.1.8條、第7.2.1條。【圖示4】【圖示5】【圖示6】【圖示7】

2．正確做法

三、應對措施及防治指南

1．噴頭宜布置在頂板或吊頂下易于接觸到火災熱氣流的部位，有利于噴頭熱敏元件的及時受熱，使噴頭的灑水能夠均勻分布；

2．噴頭布置時應充分考慮梁、柱等障礙物對噴頭布水的影響；當噴頭附近有不可避免的障礙物時，應按規范要求布置噴頭或者增設噴頭，補償因噴頭的灑水受阻而不能到位滅火的水量；

3．施工前，施工單位應結合現場設備、管線、裝修等布置情況，對噴頭的布置進行深化設計，并經設計審批后方可施工；

4．施工單位應嚴格按照施工圖進行噴淋頭的安裝，當現場遇到與圖紙不符的情況時，應及時向設計單位提出設計變更需求。
