消防水泵吸水管安裝不符合規范要求

1 一組消防水泵，吸水管不應少于兩條，當其中一條損壞或檢修時，其余吸水管應仍能通過全部消防給水設計流量；

　　2 消防水泵吸水管布置應避免形成氣囊；

　　3 一組消防水泵應設不少于兩條的輸水干管與消防給水環狀管網連接，當其中一條輸水管檢修時，其余輸水管應仍能供應全部消防給水設計流量；

　　4 消防水泵吸水口的淹沒深度應滿足消防水泵在最低水位運行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹沒深度應根據吸水管喇叭口的水流速度和水力條件確定，但不應小于600mm，當采用旋流防止器時，淹沒深度不應小于200mm；

1、問題描述

消防水泵吸水管采用同心異徑管連接【圖示1】，或吸水口偏心異徑管做成管底平接【圖示2】，將產生氣囊和漏氣現象，導致滅火用水量減少。

2、規范要求

《消防給水及消火栓系統技術規范》(GB 50974-2014)有關規定：

　5.1.13 離心式消防水泵吸水管、出水管和閥門等，應符合下列規定：

　　2 消防水泵吸水管布置應避免形成氣囊。

　12.3.2 消防水泵的安裝應符合下列要求：

　　7 吸水管水平管段上不應有氣囊和漏氣現象。變徑連接時，應采用偏心異徑管件并應采用管頂平接【圖示3】。

　　應對措施：為了避免吸水管水平管段上有氣囊和漏氣現象，除采用偏心異徑管與管頂平接外，還可采用水泵吸水管與吸水干管之間向上或坡向上連接?！緢D示4】

3、圖示說明

　　1）錯誤做法

圖示1

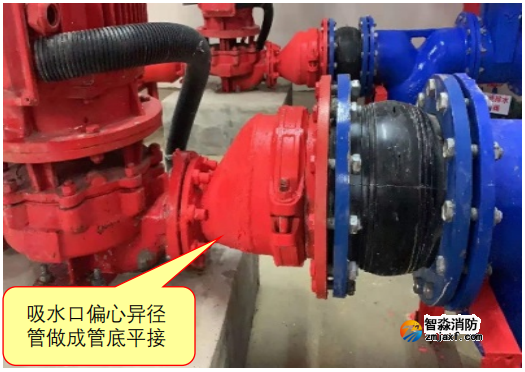

圖示2

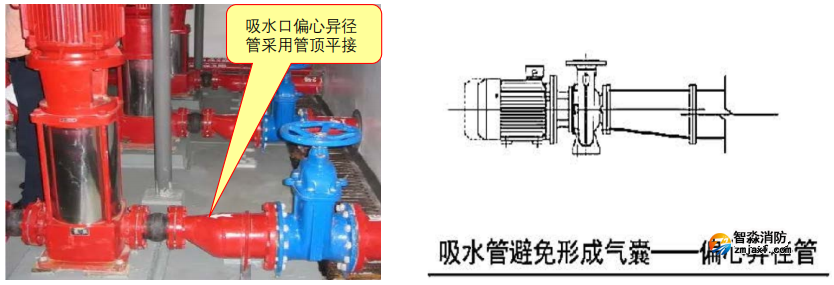

　　2）正確做法

圖示3

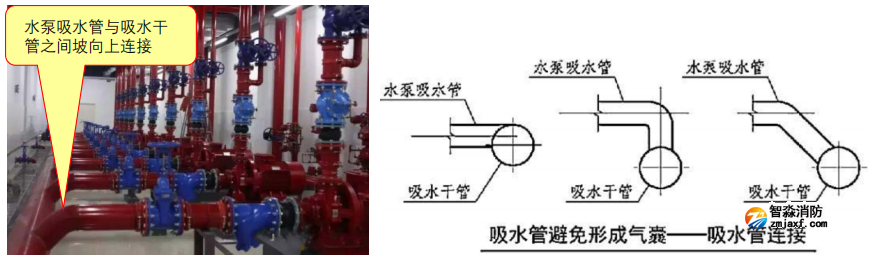

圖示4

附：GB 50974-2014《消防給水及消火栓系統技術規范》條目原文（黑體為強條）

5.1.13 離心式消防水泵吸水管、出水管和閥門等，應符合下列規定：

　　1 一組消防水泵，吸水管不應少于兩條，當其中一條損壞或檢修時，其余吸水管應仍能通過全部消防給水設計流量；

　　2 消防水泵吸水管布置應避免形成氣囊；

　　3 一組消防水泵應設不少于兩條的輸水干管與消防給水環狀管網連接，當其中一條輸水管檢修時，其余輸水管應仍能供應全部消防給水設計流量；

　　4 消防水泵吸水口的淹沒深度應滿足消防水泵在最低水位運行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹沒深度應根據吸水管喇叭口的水流速度和水力條件確定，但不應小于600mm，當采用旋流防止器時，淹沒深度不應小于200mm；

　　5 消防水泵的吸水管上應設置明桿閘閥或帶自鎖裝置的蝶閥，但當設置暗桿閥門時應設有開啟刻度和標志；當管徑超過DN300時，宜設置電動閥門；

　　6 消防水泵的出水管上應設止回閥、明桿閘閥；當采用蝶閥時，應帶有自鎖裝置；當管徑大于DN300時，宜設置電動閥門；

　　7 消防水泵吸水管的直徑小于DN250時，其流速宜為1.0m/s～1.2m/s；直徑大于DN250時，宜為1.2m/s～1.6m/s；

　　8 消防水泵出水管的直徑小于DN250時，其流速宜為1.5m/s～2.0m/s；直徑大于DN250時，宜為2.0m/s～2.5m/s；

　　9 吸水井的布置應滿足井內水流順暢、流速均勻、不產生渦漩的要求，并應便于安裝施工；

　　10 消防水泵的吸水管、出水管道穿越外墻時，應采用防水套管；當穿越墻體和樓板時，應符合本規范第12.3.19條第5款的要求；

　　11 消防水泵的吸水管穿越消防水池時，應采用柔性套管；采用剛性防水套管時應在水泵吸水管上設置柔性接頭，且管徑不應大于DN150。

12.3.2 消防水泵的安裝應符合下列要求：

　　1 消防水泵安裝前應校核產品合格證，以及其規格、型號和性能與設計要求應一致，并應根據安裝使用說明書安裝；

　　2 消防水泵安裝前應復核水泵基礎混凝土強度、隔振裝置、坐標、標高、尺寸和螺栓孔位置；

　　3 消防水泵的安裝應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231和《風機、壓縮機、泵安裝工程施工及驗收規范》GB 50275的有關規定；

　　4 消防水泵安裝前應復核消防水泵之間，以及消防水泵與墻或其他設備之間的間距，并應滿足安裝、運行和維護管理的要求；

　　5 消防水泵吸水管上的控制閥應在消防水泵固定于基礎上后再進行安裝，其直徑不應小于消防水泵吸水口直徑，且不應采用沒有可靠鎖定裝置的控制閥，控制閥應采用溝漕式或法蘭式閥門；

　　6 當消防水泵和消防水池位于獨立的兩個基礎上且相互為剛性連接時，吸水管上應加設柔性連接管；

　　7 吸水管水平管段上不應有氣囊和漏氣現象。變徑連接時，應采用偏心異徑管件并應采用管頂平接；

　　8 消防水泵出水管上應安裝消聲止回閥、控制閥和壓力表；系統的總出水管上還應安裝壓力表和壓力開關；安裝壓力表時應加設緩沖裝置。壓力表和緩沖裝置之間應安裝旋塞；壓力表量程在沒有設計要求時，應為系統工作壓力的2倍～2.5倍；

　　9 消防水泵的隔振裝置、進出水管柔性接頭的安裝應符合設計要求，并應有產品說明和安裝使用說明。

　　檢查數量：全數檢查。

　　檢查方法：核實設計圖、核對產品的性能檢驗報告、直觀檢查。
