一《消防設施通用規范》GB55036-2022
【12.0.16】火災自動報警系統的供電線路、消防聯動控制線路應采用燃燒性能不低于B2級的耐火銅芯電線電纜，報警總線、消防應急廣播和消防專用電話等傳輸線路應采用燃燒性能不低于B2級的銅芯電線電纜。【條文說明】本條規定了火災自動報警系統的供電線路、控制線路及傳輸線路選型的基本要求。系統線路的選型是系統布線設計的關鍵環節，線路的防火性能直接影響系統在火災工況下的安全性和運行可靠性。系統的供電線路、消防聯動控制線路需要在火災時繼續工作，應具有相應的耐火性能，其他傳輸線路等要求具有一定的阻燃性，以避免在火災中發生延燃。【條文要點】系統中電線電纜外護套的選型是系統布線設計的關鍵環節，電線電纜外護套的防火性能對系統在火災工況下的安全性等級和運行可靠性有較大影響。本條規定了火災自動報警系統線路選型的基本要求：（1）系統的報警回路總線、消防應急廣播和消防專用電話等傳輸線路應具有相應的阻燃性能，且應為燃燒性能不低于B2級的銅芯電線電纜。（2）系統的供電線路、消防聯動控制線路應具有一定的耐火性能和相應的阻燃性能，且應為燃燒性能不低于B2級的耐火銅芯電線電纜。（3）電線、電纜的燃燒性能應符合現行國家標準《電纜及光纜燃燒性能分級》GB31247-2014 的規定。【實施要點】如本章第12.0.15條【實施要點】所述，火災報警控制器、消防聯動控制器等控制類設備需要通過系統線路連接現場設備，系統線路的選型在很大程度上影響著系統運行的可靠性和系統的本質安全性。系統線路的選型應遵循以下原則：（1）火災探測報警系統、消防應急廣播系統和消防電話系統的消防功能，是在火災初期完成火災探測報警、消防應急廣播和消防應急通信功能，對這些系統的傳輸線路不需要嚴格的耐火性能要求。在實際應用中，系統的報警回路總線、消防應急廣播和消防專用電話等傳輸線路可以選擇具有耐火性能的電線電纜，也可以選擇不具備耐火性能的電線電纜。但是，為了避免火災沿上述系統線路蔓延或被火焰、高溫引燃，系統線路采用的電線電纜應具有一定的阻燃性能。（2）系統的供電線路、消防聯動控制線路需要在火災時連續工作。為確保系統聯動控制功能的可靠性，系統的供電線路、消防聯動控制線路應具有一定的耐火性能，即應采用具有耐火性能的電線電纜。同時配接火災探測器和模塊的火災報警控制器（聯動型）的回路總線，應按照消防聯動控制線路的要求采用具備耐火性能的電線電纜。（3）基于工作穩定性和可靠性的考慮，系統的傳輸線路應采用銅芯導體。（4）現行國家標準《電纜及光纜燃燒性能分級》GB31247-2014將電纜的燃燒性能分為4個等級，見表12-2。系統中電線電纜的燃燒性能應符合GB31247-2014的相關規定，并且在人員密集場所中的系統線路應選擇燃燒性能不低于B1級的電線電纜，其他場所中的系統線路可以選擇燃燒性能不低于B2級的電線電纜。
表12-2 電纜的燃燒性能分級
在現行國家相關技術標準中有具體要求的，在工程中選用的電線電纜還要符合這些標準的規定。例如，現行國家標準《火災自動報警系統設計規范》GB50116-2013第11.2.2條規定，火災自動報警系統的供電線路、消防聯動控制線路應采用耐火銅芯電線電纜，報警總線、消防應急廣播和消防專用電話等傳輸線路應采用阻燃或阻燃耐火電線電纜?！睹裼媒ㄖ姎庠O(shè)計標準》GB51348-2019第13.8.4條規定，在人員密集場所的疏散通道中，火災自動報警系統的報警總線應選擇燃燒性能B1級的電線、電纜；其他場所的報警總線應選擇燃燒性能不低于B2級的電線、電纜。消防聯動總線及聯動控制線應選擇耐火銅芯電線、電纜。電線、電纜的燃燒性能應符合現行國家標準《電纜及光纜燃燒性能分級》GB31247的規定。
二《火災自動報警系統設計規范》GB50116-2013
【11.2.2（廢止）】火災自動報警系統的供電線路、消防聯動控制線路應采用耐火銅芯電線電纜，報警總線、消防應急廣播和消防專用電話等傳輸線路應采用阻燃或阻燃耐火電線電纜。【條文說明】由于火災自動報警系統的供電線路、消防聯動控制線路需要在火災時繼續工作，應具有相應的耐火性能，因此這里規定此類線路應采用耐火類銅芯絕緣導線或電纜。對于其他傳輸線等要求采用阻燃型或阻燃耐火電線電纜，以避免其在火災中發生延燃。本條是保證火災自動報警系統運行穩定性和可靠性，及對其他建筑消防設施聯動控制可靠性的基本技術要求，所以將本條確定為強制性條文。
三《民用建筑電氣設計標準》GB51348-2019
【13.8.4】消防配電線路的選擇與敷設，應滿足消防用電設備火災時持續運行時間的要求，并應符合下列規定：
1 在人員密集場所疏散通道采用的火災自動報警系統的報警總線，應選擇燃燒性能B1級的電線、電纜；其他場所的報警總線應選擇燃燒性能不低于B2級的電線、電纜。消防聯動總線及聯動控制線應選擇耐火銅芯電線、電纜。電線、電纜的燃燒性能應符合現行國家標準《電纜及光纜燃燒性能分級》GB31247的規定。【條文說明】火災自動報警系統的報警總線由于火災初期就完成報警任務。因此，可選擇燃燒性能不低于B2級阻燃電線電纜，并符合現行國家標準《電纜及光纜燃燒性能分級》GB31247的規定；消防聯動總線及控制線路、火災自動報警控制器（聯動型）的總線、消防廣播線路和消防電話線路選擇耐火時間不低于750℃、90min且滿足毒性指標不低于t1的電線或電纜，并符合現行國家標準《在火焰條件下電纜或光纜的線路完整性試驗》GB/T19216的規定。
四《電纜及光纜燃燒性能分級》GB31247-2014
【4.1】電纜及光纜燃燒性能等級見表1。

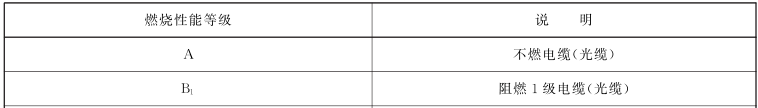

表1 電纜及光纜燃燒性能等級
【4.2】電纜及光纜燃燒性能等級判據見表2。

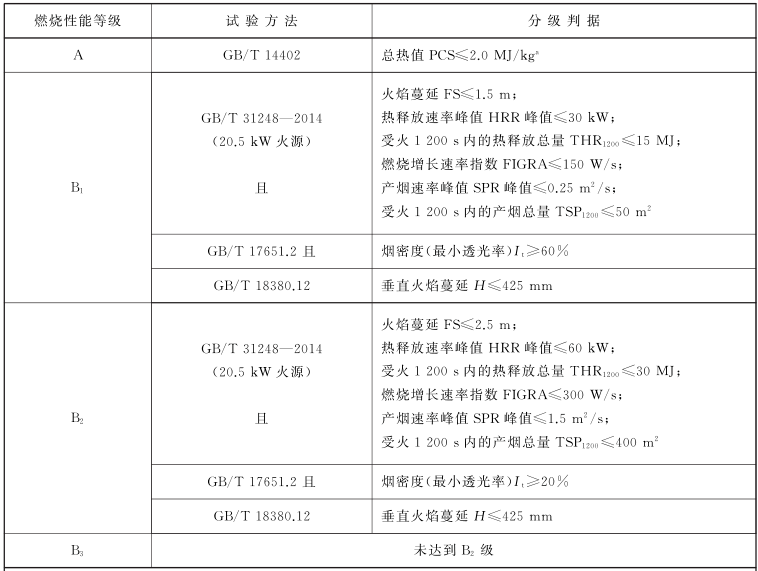

表2 電纜及光纜燃燒性能等級判據
