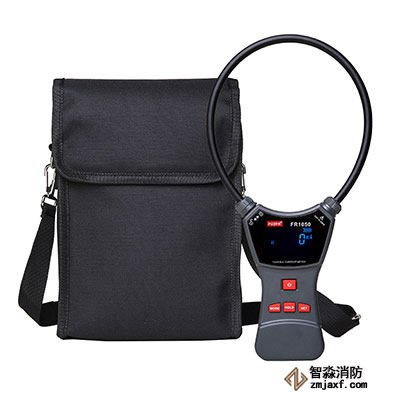

HL-QX系列柔性電流鉗表為現場測試交流大電流、漏電流而精心設計制造的。具有精度高、線性度好、抗干擾能力的特點可替代傳統普通鉗表和大口徑鉗表測量大電流漏電流，廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合排線密集的場所、變壓器靠墻接地鐵芯電流測試、粗導線電纜測試、繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。
柔性電流傳感器，即Rogowski Coil(羅氏線圈)，采用先進的洛氏線圈(或稱羅氏線圈)技術，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，無磁飽和現象，線性度極高，抗干擾能力強。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量，安全快速；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。
儀表還具有交直電流壓測試、高于設定值報警、數據保持、數據存儲等功能，使用方便，是電工安全檢測的必備工具。
★ 全新設計，外觀高檔，豪華黑屏。
★ 電流量程0-10000A
★ 1mA分辨率，精準測量漏電流。
★ 可代替傳統笨重大口徑鉗，便捷精準，口徑配置靈活。
★ 交流電壓：0~750V 直流電壓：0.0V~1000V
★ 500組數據存儲
一、型號規格
|
型號 |
HL-QX01 |
XH-QX02 |
HL-QX03 |
|
線圈長度 |
470mm |
470mm |
950mm |
|
線圈內徑 |
φ150mm |
φ150mm |
φ300mm |
|
電流量程 |
0A-10000A |
0mA-10000A |
0mA-10000A |
|
電流分辨率 |
0.1A |
1mA |
1mA |
二、技術參數
|
功能 |
電流測試、漏電流測試 |
|
電流精度 |
精度 ±2%±5dgt (導線處于柔性線圈中心位置，23℃±2℃) |
|
交流電壓 |
0.0V～750V AC 精度±1.5%rdg±3dgt |
|
交流電壓分辨率 |
0.1V |
|
直流電壓量程 |
0.0V～1000V DC 精度±1.5%rdg±5dgt |
|
直流電壓分辨率 |
0.1V |
|
采樣速率 |
2次/秒 |
|
供電 |
DC4.5V 7號堿性電池（1.5V AAA×3） |
|
背光 |
有 |
|
測試方式 |
柔性CT |
|
儀表尺寸 |
主機尺寸：寬厚高151*100*35mm（不含線圈） |
|
LCD尺寸 |
45mm×28mm |
|
線圈粗細 |
Φ8mm(適合于狹窄環境和排線密集的場所等) |
|
儀表總質量 |
220g（φ150mm口徑含電池） |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
數據存儲 |
500組 |
|
數據存滿 |
數據存滿功能：“FULL”符號顯示 |
|
電池電壓 |
電池電壓4格電量顯示，電池符號顯示空時，電量已低于3.15V |
|
絕緣電阻 |
大于100M（1kV） |
|
工作溫濕度 |
-10℃～40℃ 70%rh以下 |
|
存放溫濕度 |
-10℃～60℃ 80%rh以下 |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) |
