綜合管廊建設應同步配套消防、供電、照明、監控與報警、通風、排水、標識等設施，以滿足管線單位的使用和運行維護要求。其防火設計主要有以下內容。
一、綜合管廊艙室的火災危險性分類

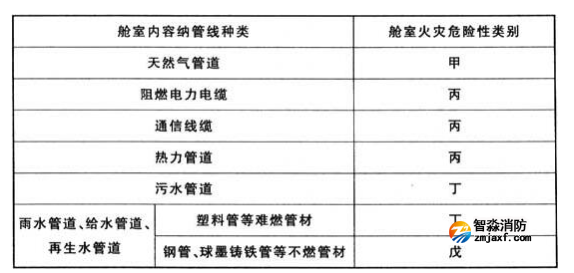

含有下列管線的綜合管廊艙室火災危險性分類應符合下表的規定：
當艙室內含有兩類及以上管線時，艙室火災危險性類別應按火災危險性較大的管線確定。
二、耐火等級和防火分隔
1.綜合管廊主結構體應為耐火極限不低于3.0h的不燃性結構。2.綜合管廊內不同艙室之間應采用耐火極限不低于3.0h的不燃性結構進行分隔。3. 天然氣管道艙及容納電力電纜的艙室應每隔200m采用耐火極限不低于3.0h的不燃性墻體進行防火分隔。防火分隔處的門應采用甲級防火門，管線穿越防火隔斷部位應采用阻火包等防火封堵措施進行嚴密封堵。4.綜合管廊交叉口及各艙室交叉部位應采用耐火極限不低于3.0h的不燃性墻體進行防火分隔，當有人員通行需求時，防火分隔處的門應采用甲級防火門，管線穿越防火隔斷部位應采用阻火包等防火封堵措施進行嚴密封堵。
1.含天然氣管道艙室的綜合管廊不應與其他建(構)筑物合建。天燃?xì)夤艿缿?yīng)在獨立艙室內敷設。
2.天然氣調壓裝置不應設置在綜合管廊內。天然氣管道分段閥宜設置在綜合管廊外部。當分段閥設置在綜合管廊內部時，應具有遠程關閉功能。天然氣管道進出綜合管廊時應設置具有遠程關閉功能的緊急切斷閥。3.天然氣管道進出綜合管廊附近的埋地管線、放散管、天然氣設備等均應滿足防雷、防靜電接地的要求。4.天然氣管道艙室的排風口與其他艙室排風口、進風口、人員出入口以及周邊建（構）筑物口部距離不應小于10m。天然氣管道艙室的各類孔口不得與其他艙室連通，并應設置明顯的安全警示標識。5.熱力管道采用蒸汽介質時應應在獨立艙室內敷設。熱力管道不應與電力電纜同艙敷設。
6.當熱力管道采用蒸汽介質時，排氣管應引至綜合管廊外部安全空間，并應與周邊環境相協調。
7.熱力管道及配件保溫材料應采用難燃材料或不燃材料。
8.電力電纜應采用阻燃電纜或不燃電纜。通信電纜應采用阻燃電纜。
9.雨水、污水管道的通氣裝置應直接引至綜合管廊外部安全空間。
四、綜合管廊的安全疏散
為保證進入人員的安全，綜合管廊應設置逃生口，并應考慮消防人員救援進出的需要。綜合管廊的每個艙室應設置人員出入口、逃生口，出入口宜與逃生口、吊裝口、進風口結合設置，且不應少于2個。逃生口的設置應符合下列規定：
1.敷設電力電纜的艙室，逃生口間距不宜大于200m。
2.敷設天然氣管道的艙室，逃生口間距不宜大于200m。
3.敷設熱力管道的艙室，逃生口間距不應大于400m；當熱力管道采用蒸汽介質時，逃生口間距不應大于100m。
4.敷設其他管道的艙室，逃生口間距不宜大于400m。
5.逃生口尺寸不應小于1m×1m，當為圓形時，內徑不應小于1m。
1）綜合管廊內應在沿線、人員出入口、逃生口等處設置滅火器材，滅火器材的設置間距不應大于50m，滅火器的配置應符合現行國家標準《建筑滅火器配置設計規范》GB 50140的有關規定。2）干線綜合管廊中容納電力電纜的艙室，支線綜合管廊中容納6根及以上電力電纜的艙室應設置自動滅火系統；其他容納電力電纜的艙室宜設置自動滅火系統。綜合管廊應設置監控中心，監控、報警和聯動反饋信號應送至監控中心。設置的火災自動報警系統，應符合現行國家標準《火災自動報警系統設計規范》GB 50116的有關規定。（1） 干線、支線綜合管廊含電力電纜的艙室應設置火災自動報警系統，并應符合下列規定：1）應在電力電纜表層設置線型感溫火災探測器，并應在艙室頂部設置線型光纖感溫火災探測器或感煙火災探測器。2）應設置防火門監控系統。3）設置火災探測器的場所應設置手動火災報警按鈕和火災警報器，手動火災報警按鈕處宜設置電話插孔。4）確認火災后，防火門監控器應聯動關閉常開防火門，消防聯動控制器應能聯動關閉著火分區及相鄰分區通風設備、啟動自動滅火系統。（2）天然氣管道艙應設置可燃?xì)怏w探測報警系統，并應符合下列規定：1）天然氣報警濃度設定值（上限值）不應大于其爆炸下限值（體積分?jǐn)?shù)）的20％。2）天然氣探測器應接入可燃?xì)怏w報警控制器。3）當天然氣管道艙天然氣濃度超過報警濃度設定值（上限值）時，應由可燃?xì)怏w報警控制器或消防聯動控制器聯動啟動天然氣艙事故段分區及其相鄰分區的事故通風設備。4）緊急切斷濃度設定值（上限值）不應大于其爆炸下限值（體積分?jǐn)?shù)）的25％。
3.通風系統
（1）綜合管廊的通風量應根據通風區間、截面尺寸并經計算確定，且應符合下列規定： 1）正常通風換氣次數不應小于2次/h，事故通風換氣次數不應小于6次/h。 2）天然氣管道艙正常通風換氣次數不應小于6次/h，事故通風換氣次數不應小于12次/h。（2）艙室內天然氣濃度大于其爆炸下限濃度值（體積分?jǐn)?shù)）20％時，應啟動事故段分區及其相鄰分區的事故通風設備。（3）天然氣管道艙風機應采用防爆風機。（4）綜合管廊艙室內發生火災時，發生火災的防火分區及相鄰分區的通風設備應能夠自動關閉。（5）綜合管廊內應設置事故后機械排煙設施。（1） 綜合管廊的消防設備、監控與報警設備、應急照明設備應按二級負荷供電。天然氣管道艙的監控與報警設備，管道緊急切斷閥、事故風機應按二級負荷供電。（2）綜合管廊應以防火分區作為配電單元.（3）天然氣管道艙內的電氣設備應符合現行國家標準《爆炸危險環境電力裝置設計規范》GB 50058有關爆炸性氣體環境2區的防爆規定。2.應急照明和疏散只是系統（1）管廊內疏散應急照明照度不應低于5lx，應急電源持續供電時間不應小于60min。（2）監控室備用應急照明照度應達到正常照明照度的要求。（3）出入口和各防火分區防火門上方應設置安全出口標志燈，燈光疏散指示標志應設置在距地坪高度1.0m以下，間距不應大于20m。
3.電力線路
7.3.6 非消防設備的供電電纜、控制電纜應采用阻燃電纜，火災時需繼續工作的消防設備應采用耐火電纜或不燃電纜。天然氣管道艙內的電氣線路不應有中間接頭，線路敷設應符合現行國家標準《爆炸危險環境電力裝置設計規范》GB 50058的有關規定。
